Technische Parameter und mechanische Eigenschaften von Rundsteckverbindern

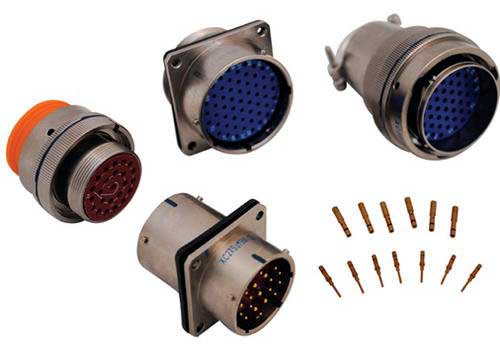

Der kreisförmige Verbinder ist eine Art Verbinder mit einer zylindrischen Grundstruktur und einer kreisförmigen Passfläche. In der Verbindungsklassifizierung gehört es zur Kategorie 5 und wird für die Verbindung zwischen Geräten verwendet. Im Großen und Ganzen umfasst es Niederfrequenz-Rundsteckverbinder, Hochfrequenz-Koaxialsteckverbinder und Audio-Steckverbinder. Die zylindrische Struktur des kreisförmigen Verbinders weist eine natürliche Robustheit und eine höhere Festigkeit als jede andere Form auf.
Merkmale von Rundsteckverbindern
1. Der kreisförmige elektrische Steckverbinder hat eine fortschrittliche Struktur, eine bequeme Verwendung, eine hohe Zuverlässigkeit und entspricht der nationalen Norm GJB2889.
2. Nehmen Sie die Bajonettverbindung an, Stifte und Buchsen können separat installiert und entfernt werden.
3. Die Buchse nimmt eine Drahtfederstruktur an, und die Stift- und Buchsenleitung nehmen Crimp- und Schweißformen an.
4. Jeder Typ verfügt über neun Modelle mit insgesamt 32 Lochanordnungen für 1-62 Kerne. Einschließlich XC-Basistyp (Crimpen), XCH-Muffenschweißtyp, XCB-Sockel für Leiterplattenschweißtyp, versiegelte, doppelkopfversiegelte Abschirmung, Nichtabschirmung usw.;
5. Um die Übereinstimmung mit verschiedenen Spezifikationen von Kabeln sicherzustellen, können verschiedene Kabelzubehörteile wie FJA, FJC, FJD usw. ausgewählt werden.
6. Weit verbreitet in der Luftfahrt, Luft- und Raumfahrt, Post und Telekommunikation, Computer, Navigation und verschiedenen Instrumenten, Messgeräten und anderen Geräten.
7. Verwendung Umgebungsbedingungen:
(1) Relative Luftfeuchtigkeit: 95% bei 40 ° C.
(2) Arbeitshöhe: 30000 m
(3) Vibration: Frequenz 10 bis 2000 Hz, Beschleunigung 196 m / s2 (20 g)
(4) Aufprall: Spitzenbeschleunigung von 980 m / s2 (100 g)
(5) Konstante Beschleunigung: 980 m / s2 (100 g)
(6) Luftdichtheit: 50,7 kPa durch die wandversiegelte Steckdose; Quadratische Platte versiegelt Buchse 152KPa
(7) Mechanische Lebensdauer: ≥ 1000 mal

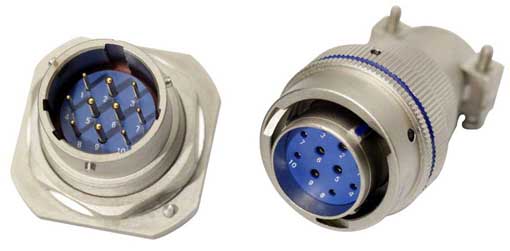

Q-Rundsteckverbinder werden gemäß der Norm SJ1744-81 des Ministeriums für Elektronikindustrie hergestellt. Die Produktstruktur ist zuverlässig und einfach zu bedienen. Die Stifte und Buchsenkabel sind geschweißt. Je nach Bedarf des Benutzers können Stecker und Buchsen mit Stiften oder Löchern ausgestattet werden. Das Produkt weist die Eigenschaften einer geringen Größe, eines geringen Gewichts, einer schnellen Verbindung, einer schnellen Trennung usw. auf und wird häufig bei der elektrischen Verbindung zwischen Instrumenten, Messgeräten und elektronischen Geräten verwendet.

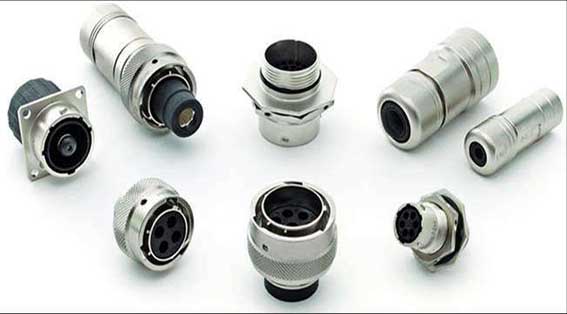

Mechanische Eigenschaften von Rundsteckverbindern
1. Schale: Aluminiumlegierung
2. Oberflächenbehandlung: Armeegrünes Cadmium (B) stromloses Vernickeln (F)
3. Isolationsmontageplatte: thermoplastisches Material
4. Dichtring: Silikonkautschukelastomer
5. Kontakt: Kupferlegierung
6. Oberflächenbehandlung: Vergoldung auf Nickel
7. Lebensdauer: 500 Steckerzyklen - Auswirkung: 2940 m / s2 3 ms
8. Vibration:
Sinus 294 m / s2 10 ～ 2000 Hz
Zufällig 96 (m / s2) 2 / Hz 408 m / s2, 100 × 1000 Hz
Zufällig 480 (m / s2) 2 / Hz, 100 × 300 Hz
9. Kontakthaltekraft (Minimum)
# 22D: 44N # 16: 111N # 8 Koaxial: 111N
# 20: 67N # 12: 111N # 8 Dreiachsig: 111N
10. Elektrische Leistung
Nennbedingungen für Spannungsfestigkeit (Veff): 21000 m auf Meereshöhe.
7. Dreiachsiger Kontakt:
Frequenzbandbreite 0 ～ 20 MHz
Nennspannung: 500 V AC max. 125 V AC bei 21000 m
Innen- und Mittelkontakte: kleiner oder gleich 55 mV unter 1A
Externer Kontakt: kleiner oder gleich 75 mV bei 12A
8. Temperaturbereich:
Cadmiumbeschichtung (B): -65 ～ ～ + 175 ℃
Vernickeln (F): -65 ～ ～ + 200 ℃ - Salznebel: 500 h (Typ B) 48 h (Typ F)
9. Feuchte Hitze: 24 Stunden pro Zyklus, 10 Zyklen
10. Eintauchen in Flüssigkeiten: Beständig gegen 11 Arten von Lösungsmitteln wie Hydrauliköl, Schmieröl und Gefrierflüssigkeit.

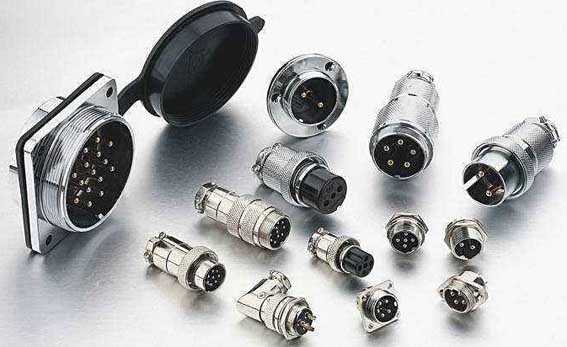

Zusammensetzung des kreisförmigen elektrischen Steckverbinders
Eine Art Inline-Stahlkugel-Schnellverschluss-Rundbaugruppe für elektrische Steckverbinder: Es besteht aus einem Stopfen und einer Buchse. Die Steckerschalenanordnung besteht aus sieben Teilen: einer Schale, einer Verriegelungshülse, einem Schilfrohr, einem Stift, einer Stahlkugel, einem Splitter und einer Dichtung. Nachdem die Verriegelungshülse mit der Schale zusammengebaut wurde, wird der Stift aus der Schale eingeführt und auf die Verriegelungshülse genietet, und die Verriegelungshülse und die Schale werden mit einer 20-Grad-Drehung versehen. In die Steckerschale sind 3-4 Stahlkugeln eingebaut, um die Verbindung zu verriegeln. In der Verriegelungshülse befindet sich eine gerade Nut, und die Stahlkugel wird vollständig in die Schalenwand zurückgezogen, wenn sie nicht abgestützt ist. Nach dem Einsetzen stützt die rotierende Verriegelungshülse die Stahlkugel so ab, dass sie aus der Innenwand der Schale herausragt, und erstreckt sich dann in die ringförmige Nut an der Muffenschale, um den Stopfen und die Fassung zu verriegeln. Es hat auch eine geneigte Einfügung, eine fehlerfreie Einfügung, eine ausgezeichnete elektrische Leistung und eine Abschirmleistung. Anti-Vibration, Anti-Schock, Umweltbeständigkeit und andere Vorteile. Das Ver- und Entriegeln ist bequem und schnell, und die Lautstärke ist klein und bequem zu bedienen.
Merkmale von Rundsteckverbindern
1. Der kreisförmige elektrische Steckverbinder hat eine fortschrittliche Struktur, eine bequeme Verwendung, eine hohe Zuverlässigkeit und entspricht der nationalen Norm GJB2889.
2. Nehmen Sie die Bajonettverbindung an, Stifte und Buchsen können separat installiert und entfernt werden.
3. Die Buchse nimmt eine Drahtfederstruktur an, und die Stift- und Buchsenleitung nehmen Crimp- und Schweißformen an.
4. Jeder Typ verfügt über neun Modelle mit insgesamt 32 Lochanordnungen für 1-62 Kerne. Einschließlich XC-Basistyp (Crimpen), XCH-Muffenschweißtyp, XCB-Sockel für Leiterplattenschweißtyp, versiegelte, doppelkopfversiegelte Abschirmung, Nichtabschirmung usw.;
5. Um die Übereinstimmung mit verschiedenen Spezifikationen von Kabeln sicherzustellen, können verschiedene Kabelzubehörteile wie FJA, FJC, FJD usw. ausgewählt werden.
6. Weit verbreitet in der Luftfahrt, Luft- und Raumfahrt, Post und Telekommunikation, Computer, Navigation und verschiedenen Instrumenten, Messgeräten und anderen Geräten.
7. Verwendung Umgebungsbedingungen:
(1) Relative Luftfeuchtigkeit: 95% bei 40 ° C.
(2) Arbeitshöhe: 30000 m
(3) Vibration: Frequenz 10 bis 2000 Hz, Beschleunigung 196 m / s2 (20 g)
(4) Aufprall: Spitzenbeschleunigung von 980 m / s2 (100 g)
(5) Konstante Beschleunigung: 980 m / s2 (100 g)
(6) Luftdichtheit: 50,7 kPa durch die wandversiegelte Steckdose; Quadratische Platte versiegelt Buchse 152KPa
(7) Mechanische Lebensdauer: ≥ 1000 mal
Q-Rundsteckverbinder werden gemäß der Norm SJ1744-81 des Ministeriums für Elektronikindustrie hergestellt. Die Produktstruktur ist zuverlässig und einfach zu bedienen. Die Stifte und Buchsenkabel sind geschweißt. Je nach Bedarf des Benutzers können Stecker und Buchsen mit Stiften oder Löchern ausgestattet werden. Das Produkt weist die Eigenschaften einer geringen Größe, eines geringen Gewichts, einer schnellen Verbindung, einer schnellen Trennung usw. auf und wird häufig bei der elektrischen Verbindung zwischen Instrumenten, Messgeräten und elektronischen Geräten verwendet.
Mechanische Eigenschaften von Rundsteckverbindern
1. Schale: Aluminiumlegierung
2. Oberflächenbehandlung: Armeegrünes Cadmium (B) stromloses Vernickeln (F)
3. Isolationsmontageplatte: thermoplastisches Material
4. Dichtring: Silikonkautschukelastomer
5. Kontakt: Kupferlegierung
6. Oberflächenbehandlung: Vergoldung auf Nickel
7. Lebensdauer: 500 Steckerzyklen - Auswirkung: 2940 m / s2 3 ms
8. Vibration:
Sinus 294 m / s2 10 ～ 2000 Hz
Zufällig 96 (m / s2) 2 / Hz 408 m / s2, 100 × 1000 Hz
Zufällig 480 (m / s2) 2 / Hz, 100 × 300 Hz
9. Kontakthaltekraft (Minimum)
# 22D: 44N # 16: 111N # 8 Koaxial: 111N
# 20: 67N # 12: 111N # 8 Dreiachsig: 111N
10. Elektrische Leistung
Nennbedingungen für Spannungsfestigkeit (Veff): 21000 m auf Meereshöhe.
Technische Parameter von Rundsteckverbindern
1. Kontaktwiderstand: (einschließlich Drahtwiderstand beim Messen)
# 22D: 14,6 mΩ # 20: 7,3 mΩ
# 16: 3,8 mΩ # 12: 1,8 mΩ
2. Isolationswiderstand: größer oder gleich 5000 MΩ (500 V DC)
3. Nennkontaktstrom:
# 22D: 5A # 20: 7.5A # 16: 13A # 12: 23A
4. Schalenleitfähigkeit:
Armee-grüne Cadmiumbeschichtung: 2,5 mV
Vernickeln: 1 mV
5. Blockieren:
100 MHz ist 90 dB, 1 GHz ist 85 dB
65 dB bei 10 GHz
6. Koaxialer Kontakt:
Betriebsfrequenz: 0 ～ 1 GHz Kennimpedanz: 50Ω
Das Stehwellenverhältnis der Spannung ist kleiner oder gleich 1,3
1. Kontaktwiderstand: (einschließlich Drahtwiderstand beim Messen)
# 22D: 14,6 mΩ # 20: 7,3 mΩ
# 16: 3,8 mΩ # 12: 1,8 mΩ
2. Isolationswiderstand: größer oder gleich 5000 MΩ (500 V DC)
3. Nennkontaktstrom:
# 22D: 5A # 20: 7.5A # 16: 13A # 12: 23A
4. Schalenleitfähigkeit:
Armee-grüne Cadmiumbeschichtung: 2,5 mV
Vernickeln: 1 mV
5. Blockieren:
100 MHz ist 90 dB, 1 GHz ist 85 dB
65 dB bei 10 GHz
6. Koaxialer Kontakt:
Betriebsfrequenz: 0 ～ 1 GHz Kennimpedanz: 50Ω
Das Stehwellenverhältnis der Spannung ist kleiner oder gleich 1,3
Frequenzbandbreite 0 ～ 20 MHz
Nennspannung: 500 V AC max. 125 V AC bei 21000 m
Innen- und Mittelkontakte: kleiner oder gleich 55 mV unter 1A
Externer Kontakt: kleiner oder gleich 75 mV bei 12A
8. Temperaturbereich:
Cadmiumbeschichtung (B): -65 ～ ～ + 175 ℃
Vernickeln (F): -65 ～ ～ + 200 ℃ - Salznebel: 500 h (Typ B) 48 h (Typ F)
9. Feuchte Hitze: 24 Stunden pro Zyklus, 10 Zyklen
10. Eintauchen in Flüssigkeiten: Beständig gegen 11 Arten von Lösungsmitteln wie Hydrauliköl, Schmieröl und Gefrierflüssigkeit.
Zusammensetzung des kreisförmigen elektrischen Steckverbinders
Eine Art Inline-Stahlkugel-Schnellverschluss-Rundbaugruppe für elektrische Steckverbinder: Es besteht aus einem Stopfen und einer Buchse. Die Steckerschalenanordnung besteht aus sieben Teilen: einer Schale, einer Verriegelungshülse, einem Schilfrohr, einem Stift, einer Stahlkugel, einem Splitter und einer Dichtung. Nachdem die Verriegelungshülse mit der Schale zusammengebaut wurde, wird der Stift aus der Schale eingeführt und auf die Verriegelungshülse genietet, und die Verriegelungshülse und die Schale werden mit einer 20-Grad-Drehung versehen. In die Steckerschale sind 3-4 Stahlkugeln eingebaut, um die Verbindung zu verriegeln. In der Verriegelungshülse befindet sich eine gerade Nut, und die Stahlkugel wird vollständig in die Schalenwand zurückgezogen, wenn sie nicht abgestützt ist. Nach dem Einsetzen stützt die rotierende Verriegelungshülse die Stahlkugel so ab, dass sie aus der Innenwand der Schale herausragt, und erstreckt sich dann in die ringförmige Nut an der Muffenschale, um den Stopfen und die Fassung zu verriegeln. Es hat auch eine geneigte Einfügung, eine fehlerfreie Einfügung, eine ausgezeichnete elektrische Leistung und eine Abschirmleistung. Anti-Vibration, Anti-Schock, Umweltbeständigkeit und andere Vorteile. Das Ver- und Entriegeln ist bequem und schnell, und die Lautstärke ist klein und bequem zu bedienen.
